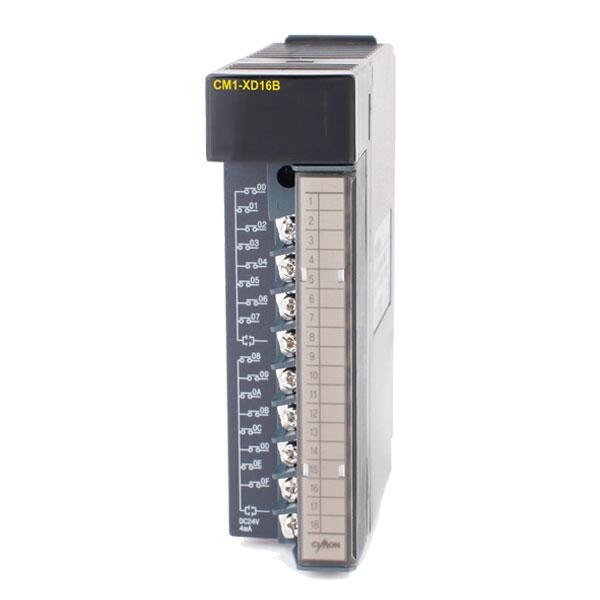

[생산중단] CM1-XD16B

  • CIMON PLC XP/CP Series 에 사용되는 DC 입력 모듈

  •   DC 24V 입력
  •   입 출력 점수 16점
  •   싱크.소스 겸용
  •   On 전압 15V / Off 전압 12V

주문수량 :

상품 설명



CM1-XD16B

   모듈이 포토 커플러 절연 되어 있어 회로의 안정성을 높였습니다.
   LED 표시를 통한 동작확인이 가능합니다.
   터미널 블록 방식이므로 배선 시나 보수 시에 배선상태 그대로 착탈을 할 수 있습니다.

상세 스펙

항목
CM1-XD16B
입출력 점수
16점
정격 입력 전압
DC 24V
정격 입력 전류
4mA
On 전압/ On 전류
DC 15V / 4mA
Off 전압/ Off 전류
DC 12V / 1mA
응답시간 : Off -> On
5ms 이하
응답시간 : On -> Off
5ms 이하
Common 방식
8점 / 1 COM
동작표시
입력 On시 LED 점등
절연방식
포토커플러 절연
입력방식
SINK / SOURCE 겸용

▷ CM1-XD16A, CM1-XD32C : 단종 예정
▷ (주의) CM1-XD16E 와 CM1-XD32E 신형 입력 모듈은 반드시 "2G Bus" 표시 스티커가 부착된 신형 CPU 및 베이스 모듈과 함께 사용되어야 합니다.
스티커가 부착되지 않은 구형 CPU 와 베이스에는 정상적으로 동작되지 않습니다.
