상품 설명

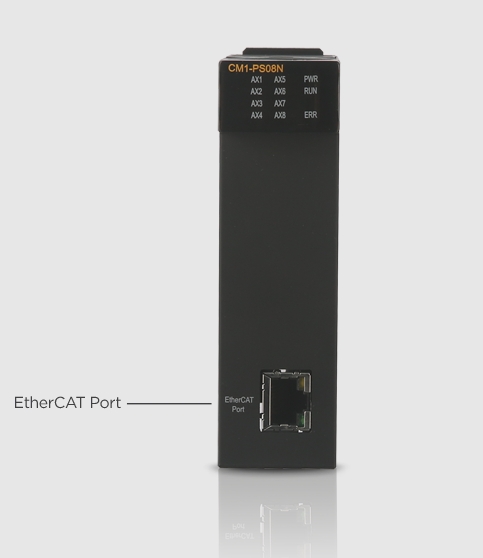

CM1-PS08N

● 최대 8대의 서보 드라이브와 직접 접속이 가능합니다.
● 위치제어, 속도제어, Feed 제어를 통한 다양한 독립축 운전이 가능합니다.
● 속도/위치, 위치/속도 등 다양한 전환제어가 가능합니다.
● 배터리 필요없이 파라미터, 운전데이터를 Memory에 저장할 수 있습니다 .
● 원점 복귀 제어 기능이 풍부합니다.
● 8축 동시 기동, 8축 기어In 기능이 내장되어 있습니다.

▼상품설명 ▼상세스펙

상세 스펙

항목

CM1-PS08N

제어 축수

8축

보간 기능

2~8축 직선 / 2축 원호 보간 / 3축 헬리컬보간

제어 방식

위치제어, 속도제어, 속도/위치 제어, 위치/속도 제어, 위치 / 토크제어, Feed제어

제어 단위

Pulse, mm, inch, degree

위치 결정 데이터

CICON (PLC Loader Program)으로 설정 가능

CPU 설정 데이터

공통, 기본, 확장, 수동운전, 서보 파라미터, 운전 데이터, 캠데이터, 명령 정보

CPU 모니터

운전 정보, 트레이스, 입력단자 정보, Axis / Driver 에러 정보

데이터 저장

파라미터, 운전 데이터를 Flash memory에 저장 (배터리 필요 없음)

위치 결정 좌표

절대좌표 (Absolute) / 상대좌표 (lncremental) / Index각도 좌표

위치명령값

• 절대이동 / 상대이동 / 보간이동

• -2,147,483,648 ~ 2,147,483,647 (mm)

• -2,147,483,648 ~ 2,147,483,647 (inch)

• 다회전 좌표계 : -2,147,483,648 ~ 2,147,483,647 (degree)

1회전 좌표계 (Abs운전) : 0 ~ 359.9999 (degree)

• -2,147,483,648 ~ 2,147,483,647 (pulse)

속도명령값

• 1 ~ 2,147,483,647 (mm/분)

• 1 ~ 2,147,483,647 (inch/분)

• 1 ~ 2,147,483,647 (degree/분)

• 1 ~ 2,147,483,647 (pulse/초)

• 1 ~ 2,147,483,647 (RPM )

가/감속 처리

사다리꼴 / S자형

가/감속 시간

1 ~ 65,535ms 가속패턴 4종류 / 감속패턴 4종류 중 선택가능

수동운전

조그운전/ 인칭운전

원점복귀방법

CiA402 Profile의 15가지 원점복귀 방식 지원

속도 단위

속도 값 / Percent (%)

토크단위

Percent(%)

절대위치 시스템

사용가능 (Absolute Encoder/보조 배터리형 Servo Driver 사용 시)
