상품 설명

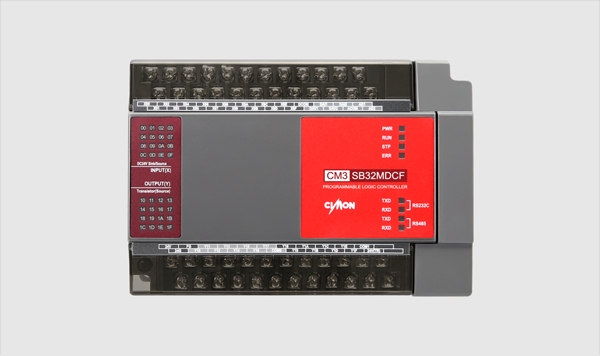

CM3-SB32MDCF

● 16Kpps 고속 카운터 2CH 내장
- 2상 2/4체배 입력 모드 사용 가능, 전압 입력 방식(오픈 컬렉터)

● 100kpps 2축 펄스 출력 내장 (위치 결정 기능)
- CIMON PLCS PLC-SB는 펄스+방향 출력, 위치/속도/속도-위치/위치-속도 전환 제어가 가능합니다.

● 최대 3개의 동시통신 가능(USB, RS232, RS485)
- CIMON HMI, MODBUS RTU/TCP, PLC Link, Protocol program(사용자 프로토콜), Loader protocol 지원 가능 하며,
원격 접속 및 up/down load가 가능합니다.

(RS485 통신은 SB16MDTV에서만 지원)

● 10K Step의 풍부한 메모리 사용 가능

- CIMON PLCS PLC-SB는 사용자 프로그램 용량을 최대 10K Step까지 사용할 수 있습니다.

● 정전 유지 기능
- 내장 메모리로 플래시를 사용하기 때문에 별도의 메모리 카드가 필요 없고, 정전 유지를 위한 배터리 유지 보수가 불필요 합니다.

▼상품설명 ▼상세스펙

상세 스펙

항목

CM3-SB32MDCF

프로그램 언어

IL (Instruction List), LD (Ladder Diagram), SFC (Sequential Function Chart), FB (Function Block)

데이터 처리방식

32bit

시퀀스 명령어 수

55 Instruction

응용 명령어 수

389 Instruction

연산 처리 속도

LD X00 : 300 ns /MOV D00 D01 : 900 ns

프로그램 메모리

10K Step

통신채널

Ethernet 10/100, RS-232C, RS-485/422, USB mini-B

디지털 입력

16pts

디지털 출력

16pts(Source)

아날로그 입/출력

AI 2pts (0-20mA, 0-10V)

AO 2pts (4-20mA, 0-10V)

운전 모드

Remote Run, Remote Stop

프로그램 블록수

128개

프로그램 블록

스캔 : 표준 스캔프로그램 외 3 종(서브루틴, 초기화(COLD/HOT), 정주기)

정주기 : 스캔프로그램 형태로 최대 15 개까지 등록가능 (최소주기 :10ms)

특수 : PID 특수프로그램, 고속카운터, 위치결정

통신 : 사용자 프로토콜(Serial) 통신프로그램, MODBUS/RTU Master, Ethernet 고속링크 (PLC-LINK)

기타 : SFC 프로그램, FBD (Function Block Diagram)

자기 진단 기능

연산지연감시, 메모리 이상, 입출력 이상, 전원이상 등

디바이스 메모리(X)

16 pts (X00 – X0F)

디바이스 메모리(Y)

16 pts (Y10 – Y1F)

디바이스 메모리(M)

8192 pts (M0000 - M511F)

디바이스 메모리(L)

4096 pts (L0000 - L255F)

디바이스 메모리(K)

4096 pts (K0000 - K255F)

디바이스 메모리(F)

2048 pts (F0000 - F127F)

디바이스 메모리(T)

512 pts (T0000 – T0511)

디바이스 메모리(C)

512 pts (C0000 – C0511)

디바이스 메모리(S)

100 states x 100 set (00.00 - 99.99)

디바이스 메모리(D)

10000 words (D0000 - D9999)

디바이스 메모리(Z)

1024 words (Call Stack : Z0000 - Z0063, Z1000 - Z1063)

디바이스 메모리(R)

16 pts (Index)

디바이스 메모리(Q)

8192 pts (Q0000 – Q511F)

기타

RTC, 실수 연산, 런 중 수정 기능 등
