CM01-0150-10/CS

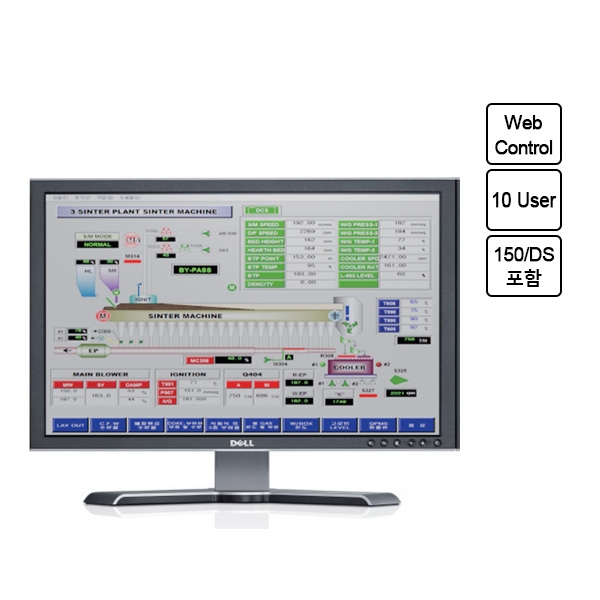

CIMON SCADA 개요
CIMON SCADA는 국내 최고의 연구진이 자체 기술로 개발한 세계적인 산업자동화 소프트웨어입니다. 개방형 구조로 설계되어 다양한 사용자 특수성을 만족시킬 수 있으며, 외부 소프트웨어 시스템과의 인터페이스를 쉽게 구축할 수 있습니다.
CIMON만의 강력하고 다양한 네트워크는 세계 어느 현장에서도 CIMON을 완벽하게 적용할 수 있도록 설계 되었습니다. 다양한 산업기기와의 통신 호환으로 CIMON만으로 최적의 네트워크를 구성할 수 있으며 안정적 이며 혁신적인 통합 네트워크를 구축할 수 있습니다.
현장 네트워크 상황에 맞는 다양한 Web기능의 지원과 Mobile을 이용한 원격제어는 대규모 시스템을 통합 하기 위한 ODBC기능은 표준SQL을 지원하므로 각종 범용데이터베이스와 자유롭게 연결할 수 있습니다.
그 외 편리한 그래픽 작성환경, Visual Basic 스크립트 지원, 풍부한 라이브러리 등 사용자 중심의 편리한 기능들을 제공하여 산업현장에서 최고의 성능을 발휘할 수 있도록 도와줍니다.

강력하고 다양한 기능
 ●  보고서
현장 운영 상황을 보고서 형태로 출력할 수 있습니다.
일보, 주보, 월보, 연보 등을 EXCEL 파일로 출력할 수 있습니다.
자체 가상엑셀을 지원하여, EXCEL이 PC에 설치되어 있지 않더라 도 EXCEL양식 파일만 있으면 EXCEL 파일로 보고서 출력이 가능 합니다.

 ●  Alarm
경보발생 이력을 편리하게 확인할 수 있는 요약 창을 제공합니다.
다양한 경보 환경과 경보 종류를 제공하여 현장 상황에 맞는 경보 설정을 할 수 있습니다.
경보 로깅과 이벤트 발생이 가능하며, 다양 한 형식의 사운드 출력 (MID, MP3, WAV, WMA)이 가능하여 경보 상황을 현장에 빠르게 전파할 수 있습니다.

 ●  Data Logging
방대한 데이터를 저장 관리할 수 있습니다. 저장된 데이터는 엑셀파일이나 텍스트파일로 출력이 가능하며 히스토리컬 트렌드를 이용하 여 그래프로 표시할 수 있습니다.
다양한 파일관리 방법으로 안정적이고 편리하게 Logging 데이터를 관리할 수 있습니다.

 ●  Visual Basic Script
Visual Basic Script를 지원하여 강력한 Script 프로그램이 가능합니다.
다양한 내부 함수도 제공하여 사용자가 원하는 기능을 손쉽게 구현할 수 있습니다.
멀티 프로세스 실행이 가능하여 동시에 여러 개의 Script 를 실행할 수 있습니다.

 ●  Recipe
Recipe를 이용하여 다양한 생산공정과 설정을 편리하게 사용할 수 있습니다.
모델 별 그룹 관리로 수많은 종류의 Recipe를 체계적으로 관리할 수 있으며, 실시간 필드데이터 수정이 가능하여 편리하게 시스템 공정 관리를 할 수 있습니다.

 ●  Chart
각종 기기로부터 취득된 데이터 및 데이터 수집, 데이터베이스 등의 자료를 사용자 보기쉽게 다양한 형태의 차트로 표현하는 기능을 제공합니다.
표시할 계열과 데이터 설정만으로 간단하게 차트를 표시할수 있습니다.
총 20종의 차트를 지원합니다.

 ●  편리한 트렌드
CIMON은 다양한 트랜드 기능을 제공합니다.
5종의 트랜드 기능을 제공하여 현장 상황에 맞는 트렌드를 선택하여 사용할 수 있습니다.
각 트렌드 마다 고유의 특색을 가지고 있으며, 다양한 제어기능으로 산업현장의 데이터를 정확하게 모니터링 할 수 있습니다.
사용자가 직접 제어버튼 디자인 가능
실시간 감시 트렌드 제공
히스토리컬 모드 가능
CSV 데이터 출력 기능 제공
통신 디바이스에 따라 밀리세컨드 해상도의 데이터 감시 가능

 ●  화면 호출
공유페이지는 미리 작성된 페이지를 다른 페이지에서 공유하여 볼 수 있는 기능입니다.
팝업으로 띄우거나 다시 페이지를 구성할 필요없이 페이지를 공유하여 사용할 수 있으므로 자주 사용해야 하는 내용을 표시할 경우 편리하게 이용할 수 있습니다.

 ●  21 CFR Part 11
Cimon은 21 CFR Part 11에서 요구하는 사용자 보안 및 Audit Trail 기능이 지원됩니다.

 ●  사용자보안
ID/Password를 통한 시스템 접근 제한 설정가능
사용제한 기간 설정을 또한 접근 기한 설정가능
보안등급 및 사용자 그룹 설정을 통한 제어영역 제한 가능
운전 중 사용자 보안 설정을 편집할 수 있는 UI 및 내부 스크립트 함수 제공
Audit Trail
Audit Trail 구현에 필요한 ODBC 및 LogDB 기능을 제공
ODBC 기능이나 LogDB 기능을 사용하여 제어 및 상태 이력을 저장하고 조회 가능
LogDB를 통해 상용DB를 사용하지 않고 이력 저장 및 조회가 가능
내부기능을 사용하여 LogDB에 저장된 데이터를 검색조건을 지정하여 조회 가능
EXCEL/PDF
조회된 결과 EXCEL/PDF 출력

 ●  ODBC
CIMON은 Access, Oracle등과 같은 범용 데이터베이스 시스템과 연계할 수 있도록 ODBC를 지원합니다. 이 기능을 통하여 데이터베이스의 레코드를 검색하거나 열람할 수 있으며, 등록/삭제/업데이트 등의 작업도 처리할 수 있습니다.

 ●  OLE
CIMON은 COM 기반의 IPC 메커니즘인 OLE Automation를 지원합니다.
이 기능을 이용하여 타 프로그램에서 CIMON의 데이터를 감시/제어 할 수 있을 뿐 아니라 페이지 전환, 스크립트 호출, 로그인 등의 다양한 동작을 호출할 수 있습니다.
VC/VB/C # 으로 작성된 프로그램 샘플을 홈페이지 고객자료실을 통해 받을 수 있습니다. CIMON은 아래에 기술된 OLE Method를 제공하고 있습니다.

 ●  ACTIVE X 지원
윈도우에 설치된 3rd Party의 ActiveX Control를 페이지 오브젝트로 사용할 수 있습니다.
ActiveX를 활용하여 페이지에 웹페이지, 카메라 화면 등을 띄울 수 있으며 3rd Party에서 제공하는 다양한 윈도우 컨트롤을 활용하여 멋진 페이지를 만들 수 있습니다.
ActiveX - Microsoft Web Browser

 ●  Library
다양한 라이브러리 지원으로 그래픽 작업의 효율성을 높여줍니다. 화려하고 미려한 그래픽 작업을 위해 필수적이, 산업현장에서 가장 널리 쓰이는 이미지를 중심으로 특화되어 제공됩니다.
최신 트렌드 에 맞는 라이브러리를 제공하여 사용자의 그래픽 수준을 한 차원 높일 수 있습니다.

 ●  편리한 편집환경
객체지향 그래픽 오브젝트 사용과 편리한 도구 모음 지원으로 사용 자가 보다 쉽게 시스템을 개발 할 수 있습니다.
다양한 오브젝트 라이브러리 지원과 스위치램프, 파트 기능은 사용 자의 그래픽 작업 부담을 덜어주며 작업시간을 훨씬 단축시켜주게 됩니다.
그 외 페이지 호출, 화면분할 등 사용자 중심의 작화 환경 을 제공합니다.

 ●  유연한 네트워크
풍부한 I/O 디바이스
산업현장에서 널리 사용되는 거의 대부분의 PLC와 각종 컨트롤러와의 통신이 가능하여 세계 어느 현장에서도 완 벽하게 적용할 수 있습니다.
500여 종이 넘는 프로토콜의 완벽 지원은 CIMON만의 최대 강점입니다.
다양한 산 업기기와의 통신 호환으로 CIMON만으로 최적의 네트워크를 구성할 수 있으며 안정적이며 혁신적인 통합 네트워 크를 구축할 수 있습니다.

 ●  사용자 정의 프로토콜 사용자 정의 프로토콜은 아주 쉬운 방법으로 통신 드라이버를 사용자가 직접 제작할 수 있도록 도와줍니다.
CIMON이 제공하는 풍부한 IO디바이스에 더하여 사용자가 간단한 프로토콜을 직접 작성할 수 있으므로 더욱 넓은 범위의 네트워 크를 구축할 수 있습니다. 편리한 편집 툴을 사용하므로 어렵지 않게 적용할 수 있습니다.

 ●  Redundancy CIMON을 이중화로 구성하여 높은 안정성을 발휘할 수 있습니다. 이더넷 또는 RS232로 이중화 구성이 가능하며, 더 욱 신뢰성을 높이기 위해 이중화 Primary 서버와 Secondary 서버의 통신 라인 이중화구성도 가능합니다.

 ●  FEP 통신
FEP 통신은 CIMON과 CIMON의 데이터통신을 가능하게 해줍니다. 서버의 태그 데이터를 클라이언트에서 확인할 필요가 있을 경우 사용할 수 있습니다.

 ●  OPC Server and Client
표준 OPC 규약에 완벽히 호환되는 Server와 Client 모두 지원합니다. 따라서 표준 OPC 규약을 준수하는 외부 소프트웨어와 데이터 통신을 할 수 있는 손쉬운 인터페이스를 제공합니다.
서버 및 클라이언트 모두 지원하여 다양한 네트 워크 시스템에 적용할 수 있으며 개방형 구조로 설계되어 타 프로그램과의 표준 OPC 인터페이스를 완벽히 구현합니다.

 ●  CIMON View/Control Server
CIMON View/Control Server 제품은 인터넷 또는 사설 망을 이용하여 현장에 설치된 CIMON Server의 상태를 전용 Client 프로그램을 통해 감시/제어 할 수 있는 기능을 제공합니다.
전용 Client 프로그램은 본사 홈페이지에서 무료로 받을 수 있으므로 추가 비용이 발생하지 않습니다.
ActiveX 방식을 쓰지 않고 전용 인터페이스를 사용하므로 Web Server 에 비해 빠르게 동작합니다.
CIMON View/Control 솔루션은 아래의 특징을 가집니다.
Server – Client 방식의 실시간 감시기능 제공
인터넷을 통한 제어기능 제공
간편한 서버 설정 및 편안한 사용자 인터페이스 제공
등급별 사용자 계정 사용, 통신 암호화 등을 통한 보안기능 제공
DDNS 서비스 지원을 통한 웹 서버 유동 IP 지원 기능 제공
방화벽 설정에 유연하게 대처하기 위한 자유로운 포트 설정 지원
